在现代化通信网络建设中，弱电通信设备安装工程是构建信息传输“神经末梢”的核心环节。其施工质量直接关系到通信系统的稳定性、可靠性与长期性能。本文将以图解与文字相结合的方式，系统阐述通信建设工程中弱电设备安装的关键施工工艺与流程。

一、 施工准备阶段

图解示意： 图纸会审、技术交底、设备材料进场检验、工具仪表准备。
工艺要点：
1. 深化设计与交底： 施工前，必须对设计图纸进行详细会审，结合现场实际情况（如建筑结构、强电管路、其他专业管线）进行深化设计。组织施工、监理、设计方进行技术交底，明确技术标准、施工难点与安全要求。
2. 设备与材料检验： 所有进场的设备（如配线架、交换机、光端机、服务器、机柜等）、线缆（光纤、各类通信线缆）、辅材（桥架、管材、模块、面板等）均需进行开箱检验，核对型号、规格、数量，并检查外观有无损伤，确保符合设计及国家标准。
3. 现场勘查与测量： 精准测量设备安装位置、管线敷设路径，弹线定位，为后续安装奠定基础。

二、 管线敷设与桥架安装

图解示意： 水平/垂直桥架安装、暗管预埋、明管敷设、线缆穿引。
工艺要点：
1. 桥架安装： 安装位置、高度应符合设计。安装应横平竖直、固定牢固、接地可靠。转弯处弯曲半径应满足线缆最小弯曲半径要求。强弱电桥架应保持规定间距或采取屏蔽隔离措施。
2. 管槽敷设： 暗敷管槽需与土建配合预埋，确保位置准确、畅通无堵塞。明敷管槽应排列整齐、固定点间距均匀、转弯圆滑。管口应无毛刺并安装护套，以防划伤线缆。
3. 线缆敷设：
- 布放： 线缆布放应自然平直，不得产生扭绞、打圈现象，不应受外力挤压和损伤。

• 标签： 在线缆两端、拐弯处、分支处应挂贴永久性标签，标明编号、用途等信息。

• 冗余： 设备间、工作区信息点处应预留适当长度的线缆，便于日后端接和维护。

• 隔离： 通信线缆与电力电缆应分开布放，最小净距符合规范要求。

三、 设备机柜与配线架安装

图解示意： 机柜定位固定、配线架与理线器安装、设备上架。
工艺要点：
1. 机柜安装： 机柜安装位置应符合设计，考虑散热、维护空间。安装应垂直牢固，多柜并排时应对齐。机柜应可靠接地。
2. 配线系统安装： 配线架、理线器、光纤配线箱等应按设计规划的位置在机柜内安装整齐。模块化配线架应预留未来发展空间。
3. 设备上架： 交换机、服务器、UPS等设备应使用配套螺丝牢固固定在机柜托盘或导轨上。重型设备应置于机柜下部。设备安装应考虑散热风道，线缆管理应整齐有序。

四、 线缆端接与测试

图解示意： 信息模块端接、配线架打线、光纤熔接/端接、测试仪表连接。
工艺要点：
1. 端接工艺：
- 铜缆端接： 使用专用打线工具，按T568A或T568B标准（同一工程必须统一）进行信息模块和配线架的端接。线对开绞长度需严格控制，端接点应牢固、接触良好。

• 光纤端接： 采用熔接或机械接续方式。熔接需由专业人员进行，熔接点损耗需低于规定值。端接后光纤接头应清洁，并妥善安装在光纤配线架或适配器面板中。

1. 系统测试：

• 电缆测试： 使用福禄克（Fluke）等专业认证测试仪，对每条链路进行接线图、长度、衰减、近端串扰等性能测试，确保符合ANSI/TIA-568等标准。

• 光缆测试： 使用光时域反射计和光功率计，测试每芯光纤的衰减值及链路长度，确保全程衰减在设计允许范围内。

• 测试报告： 所有测试结果应形成电子及纸质报告，作为竣工验收的重要依据。

五、 系统联调与标签标识

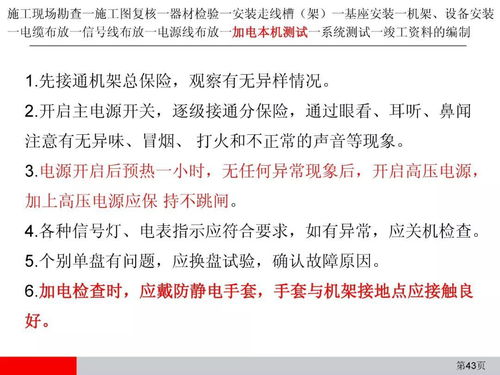

图解示意： 设备加电、配置调试、全网连通性测试、标识系统完成。
工艺要点：
1. 加电与调试： 在确保所有线路连接正确后，逐级、分区为设备加电。按照设计配置参数，进行单机调试和系统联调。
2. 连通性测试： 测试所有信息点至配线架、交换机的物理连通性及网络性能。进行端到端的业务测试，如数据传输、语音通话、视频传输等。
3. 标签与文档： 建立完整的标识系统，所有机柜、设备、端口、线缆均应有清晰、持久的标签。整理并移交全套竣工资料，包括施工图纸、测试报告、设备配置清单、保修单等。

###

弱电通信设备安装是一项技术密集、要求精细的系统工程。严格遵循规范化的施工工艺，实施全过程的质量控制，并辅以清晰的图解化作业指导，是保障通信建设工程施工质量、打造高效可靠信息基础设施的关键所在。施工人员应不断学习新标准、新技术，提升专业化施工能力，以适应快速发展的通信技术需求。
